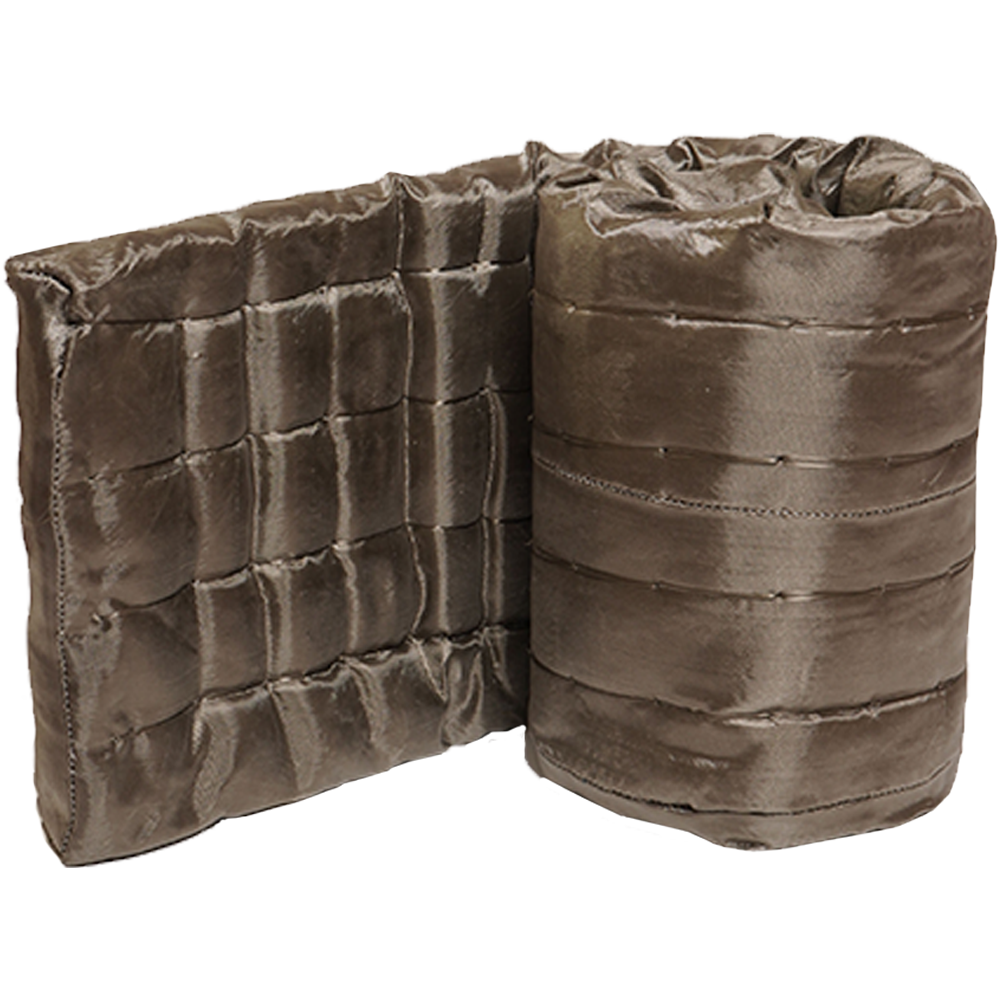

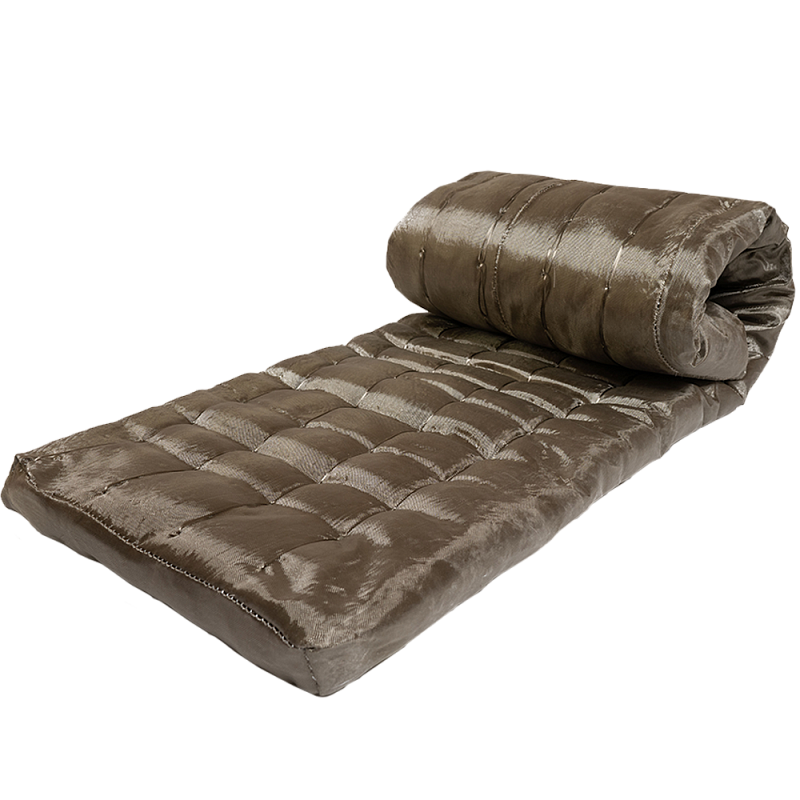

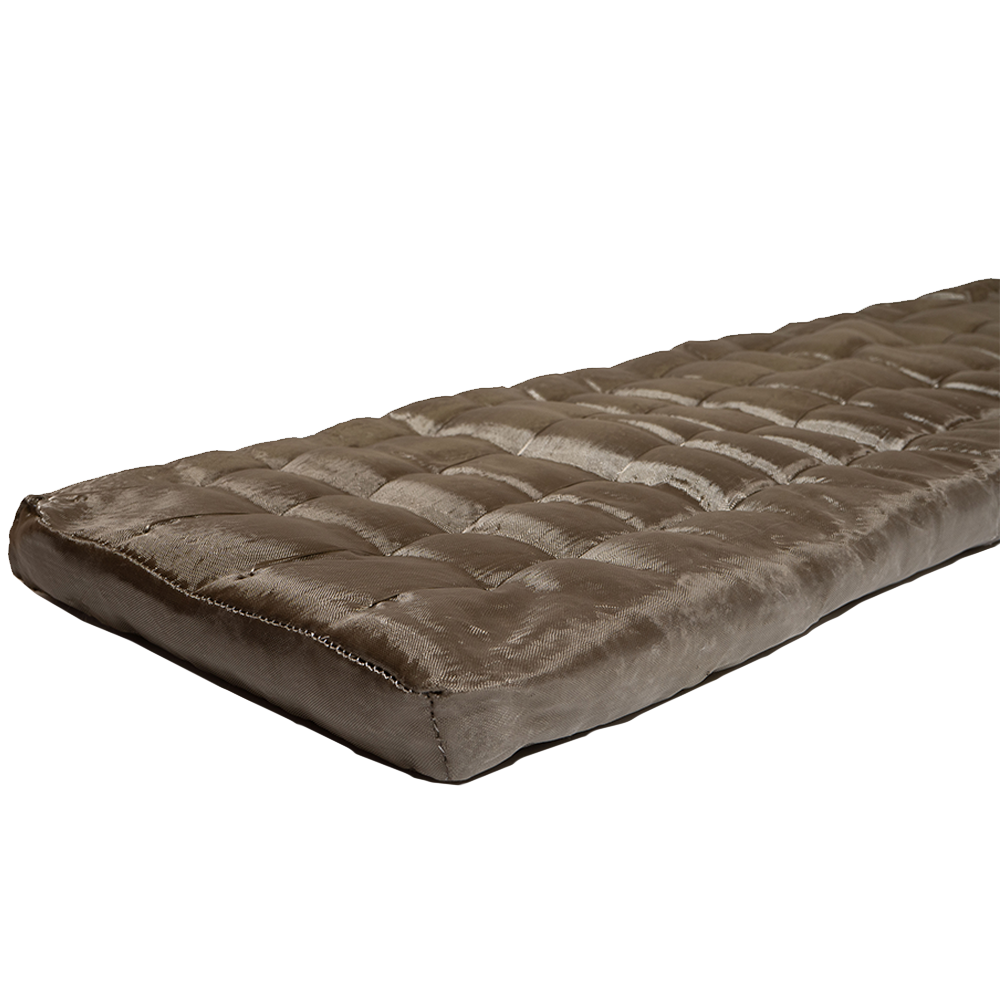

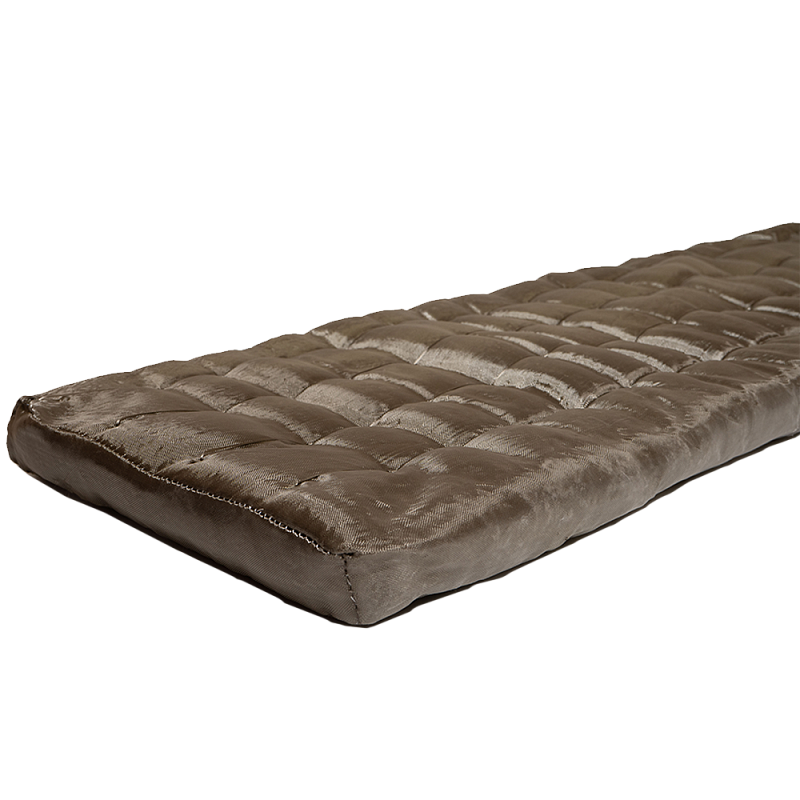

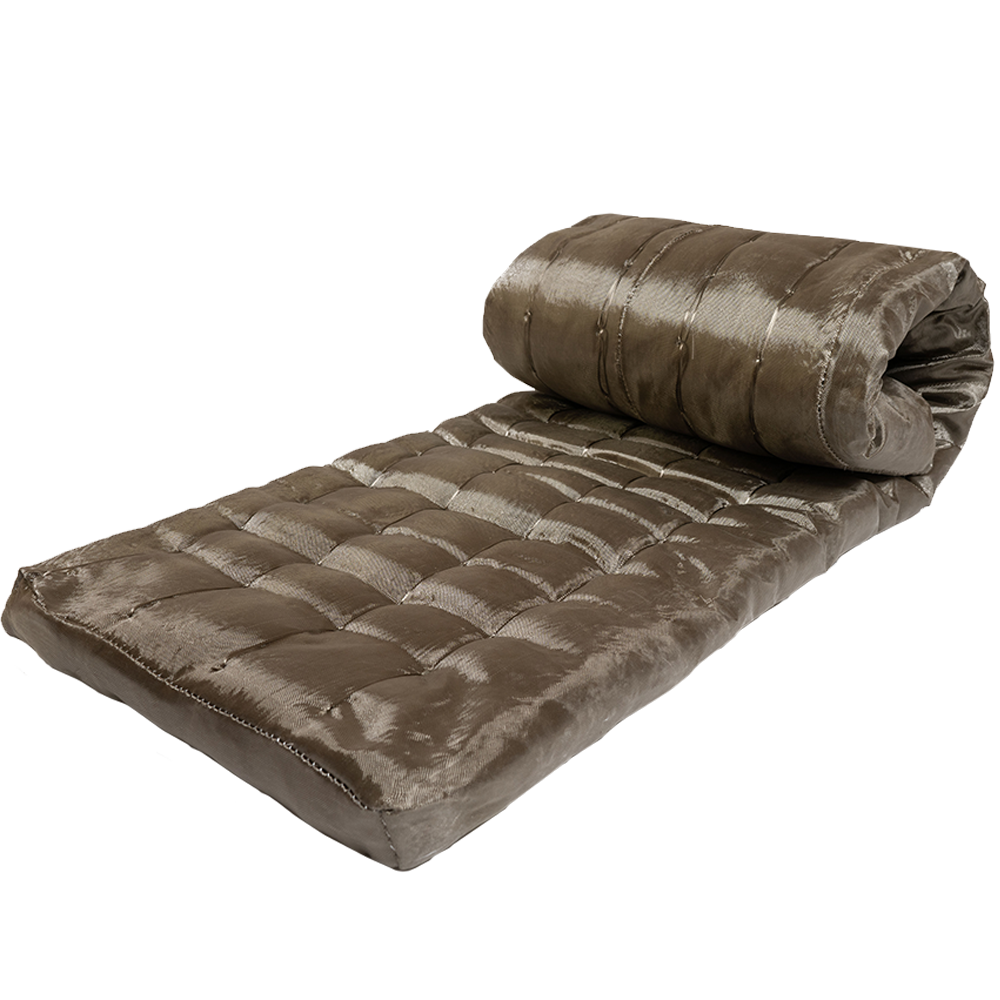

Мат прошивной
Батиз Гамма
в обкладке базальтовой тканью с шести сторон

Диаметр волокна < 3 мкм
Длина волокна < 70 мм
Сильно переплетенные волокна

Мат из базальтовых супертонких волокон без использования связующего с диаметром волокна  до 3 мкм и длиной волокна до 70 мм, базальтовая ткань с шести сторон, является высокотемпературной теплоизоляцией.

Батиз «Гамма» не разрушается и не меняет своих теплофизических, химических и эксплуатационных свойств в среде радиационного облучения.

Батиз «Гамма» не выделяет радиоактивных веществ, не накапливает радиацию.

Наличие таких характеристик объясняется тщательным подходом к выбору сырья, из которого производится данный продукт.

Образцы для каждой партии проходят предварительный анализ на выявление оптимального химического состава.

Вид изготовления

  • по согласованию с потребителем допускается изготовление матов других размеров.

Упаковка

  • сворачивается в рулон и герметично упаковывается в фирменный полиэтиленовый рукав

Размеры

Длина
от 1 000 до 10 000 мм
Ширина
от 300 до 1 000 мм
Толщина
от 40 до 120 мм
более 50 лет

расчетный срок эксплуатации при соблюдении всех условий

более 100%

супертонкое базальтовое волокно в составе высокоэффективной негорючей изоляции «БАТИЗ»

Типы марок

В зависимости от плотности маты подразделяются на типы.

Наименование Плотность, кг/м3
МП–30 до 30 вкл.
МП–40 св. 30 до 35 вкл.
МП–50 св. 35 до 50 вкл.
МП–75 св. 50 до 75 вкл.
Температура применения
-260°С — +700°С
Макс. температура применения (кратковременно)
до 1000°С
Теплопроводность 25±5 °C (298±5) 0,035 К
0,032-0,04 Вт/мК
Влажность, не более
1%
Сжимаемость, не более
55%
Массовая доля водорастворимых хлоридов, не более
0,03%
Массовая доля свободных щелочей в пересчете на едкий натр, не более
0,02%
Сорбционная влажность, не более
0,5%
Упругость, не менее
85%
Разрывная нагрузка, не менее
40 Н
Наличие связующего вещества
нет
Диаметр волокна
до 3 мкм
Длинна волокна
60-70 мм
Прошивной материал
Базальтовый ровинг
Сырье для изготовления матов
горные породы габбро-базальтовой группы
Группа горючести
НГ
Выберите тип применения

Изоляция объектов атомной энергетики проводится с особой ответственностью, поэтому используемые материалы должны обладать высокими техническими характеристиками и особой надежностью. Маты и шнур ТМ «БАТИЗ», произведенные из базальтового супертонкого волокна, имеют низкий коэффициент теплопроводности, являются вибростойкими и не накапливают радиацию. Базальтовая теплоизоляция получает все большее распространение во многих АЭС нового типа.

В качестве теплоизоляционного материала на атомных станциях могут быть использованы маты базальтовые ТМ Батиз Гамма и Батиз-Шнур. Продукция ООО «Завод Батиз» имеет все необходимые сертификаты. Также Батиз Гамма получил заключение о типовом соответствии от ФГУП «Инвестиционно - строительный концерн «Росатомстрой» НИКИМТ». Согласно этому заключению маты прошивные торговой марки Батиз Гамма отвечают требованиям, предъявляемым к теплоизоляционным материалам, используемым на атомных станциях (далее АЭС).

Теплоизоляция ТМ «БАТИЗ» сохраняет в процессе эксплуатации теплофизические характеристики и структуру на уровне, обеспечивающем требуемые теплоизоляционные, физические свойства и заданный срок службы, а также обладает следующими преимуществами:

  • относится к группе негорючих материалов;
  • не растрескивается;
  • не вызывает коррозии поверхностей изолируемых объектов;
  • не выделяет в процессе эксплуатации вредных, пожароопасных, взрывоопасных
    и неприятно пахнущих веществ;
  • является биостойкой, не выделяет в процессе эксплуатации болезнетворные бактерии, вирусы и грибки.

Маты базальтовые ТМ Батиз Гамма в обкладках из кремнезёмной или стеклянной тканей применяются в качестве теплоизоляционного слоя в теплоизоляционных конструкциях вибрирующих изолируемых объектов АЭС, а также как съемный элемент теплоизоляционной конструкции.

Теплоизоляционные изделия и материалы, применяемые в зоне контролируемого доступа, не должны разрушаться в условиях одновременного воздействия радиационного излучения, высоких температур, 100% влажности и длительного воздействия вибрации с частотой от 0 до 100 Гц и амплитудой до 0,01 мм.

Теплоизоляционная конструкция участков трубопроводов в местах прохода через стены помещений герметичного ограждения АЭС должна обеспечивать замену
и ремонт тепловой изоляции без нарушения герметичности помещений.

Конфигурация наружной поверхности теплоизоляционной конструкции должна исключать возможность скопления на ней пыли, грязи и обеспечивать полную очистку струей жидкости (моющего или дезактивирующего растворов).

Покровный слой теплоизоляционной конструкции должен быть выполнен
в брызгозащитном исполнении, исключающем попадание внутрь теплоизоляционной конструкции дезактивирующих растворов и водного раствора спринклерной системы

Изоляция объектов атомной энергетики проводится с особой ответственностью, поэтому используемые материалы должны обладать высокими техническими характеристиками и особой надежностью. Маты и шнур ТМ «БАТИЗ», произведенные из базальтового супертонкого волокна, имеют низкий коэффициент теплопроводности, являются вибростойкими и не накапливают радиацию. Базальтовая теплоизоляция получает все большее распространение во многих АЭС нового типа.

В качестве теплоизоляционного материала на атомных станциях могут быть использованы маты базальтовые (маты теплоизоляционные) ТМ Батиз Гамма
и базальтовый шнур. ООО «Завод Батиз» имеет все необходимые сертификаты.
Также Батиз Гамма получил заключение о типовом соответствии от ОАО «Научно-исследовательский и конструкторский институт монтажной технологии - Атомстрой». Согласно этому заключению маты теплоизоляционные, прошивные, торговой марки Батиз Гамма отвечают требованиям, предъявляемым к теплоизоляционным материалам, используемым на атомных станциях.

Теплоизоляция ТМ «БАТИЗ» сохраняет в процессе эксплуатации теплофизические характеристики и структуру на уровне, обеспечивающем требуемые теплоизоляционные, физические свойства и заданный срок службы, а также обладает следующими преимуществами:

  • относится к группе негорючих материалов;
  • имеет стойкость к растрескиванию и короблению;
  • не вызывает коррозии поверхностей изолируемых объектов;
  • не выделяет в процессе эксплуатации вредных, пожароопасных, взрывоопасных
    и неприятно пахнущих веществ;
  • является биостойкой, не выделяет в процессе эксплуатации болезнетворные бактерии, вирусы и грибки.

Маты базальтовые (маты теплоизоляционные) ТМ Батиз Гамма в обкладках
из кремнезёмной или стеклянной тканей применяются в качестве теплоизоляционного слоя в теплоизоляционных конструкциях вибрирующих изолируемых объектов АЭС, а также как съемный элемент теплоизоляционной конструкции.

Для тепловой изоляции трубопроводов, расположенных на открытом воздухе
и в помещениях зоны свободного доступа (кроме машинного зала АЭС с реактором ВВЭР), диаметром 45 мм и менее рекомендуется применять шнур теплоизоляционный ТМ «БАТИЗ».

Для тепловой изоляции трубопроводов диаметром более 45 мм применяются маты теплоизоляционные ТМ Батиз Гамма.

В помещениях зоны свободного доступа рекомендуется применять прошивные маты ТМ «БАТИЗ» в обкладке со всех сторон из стеклянной ткани в случае, если при аварии возможно их радиоактивное загрязнение.

В зоне свободного доступа АЭС теплоизоляционные конструкции в зависимости
от их назначения могут состоять из следующих элементов:

  • ограждения;
  • теплоизоляционного слоя (маты теплоизоляционные или шнур ТМ «БАТИЗ»);
  • крепежных, армирующих деталей и разгружающих устройств;
  • пароизоляционного слоя;
  • предохранительного слоя;
  • покровного слоя;
  • отделочного слоя.

Антикоррозионное покрытие изолируемых поверхностей не входит в состав теплоизоляционной конструкции.

Теплоизоляционные конструкции в зонах свободного доступа АЭС должны обеспечивать одно из следующих условий:

  • нормированный тепловой поток через изолированные поверхности оборудования, трубопроводов, газоходов, воздуховодов (тепло-, или холодопотери);
  • заданный тепловой поток через изолированные поверхности оборудования
    и трубопроводов для обеспечения технологического режима (тепло-,
    или холодопотери);
  • заданную величину охлаждения (нагревания) вещества, сохраняемого в емкости
    в течение определенного времени;
  • заданную величину снижения (повышения) температуры вещества, транспортируемого трубопроводами;
  • заданное количество конденсата в паропроводах насыщенного пара;
  • заданное время приостановки движения вещества в трубопроводах в целях предотвращения его замерзания или увеличения вязкости;
  • нормируемое значение температуры на поверхности теплоизоляционной конструкции;
  • предотвращение конденсации влаги из окружающего воздуха на покровный слой теплоизоляционной конструкции изолируемого объекта, содержащего вещество
    с температурой ниже температуры окружающего воздуха.
