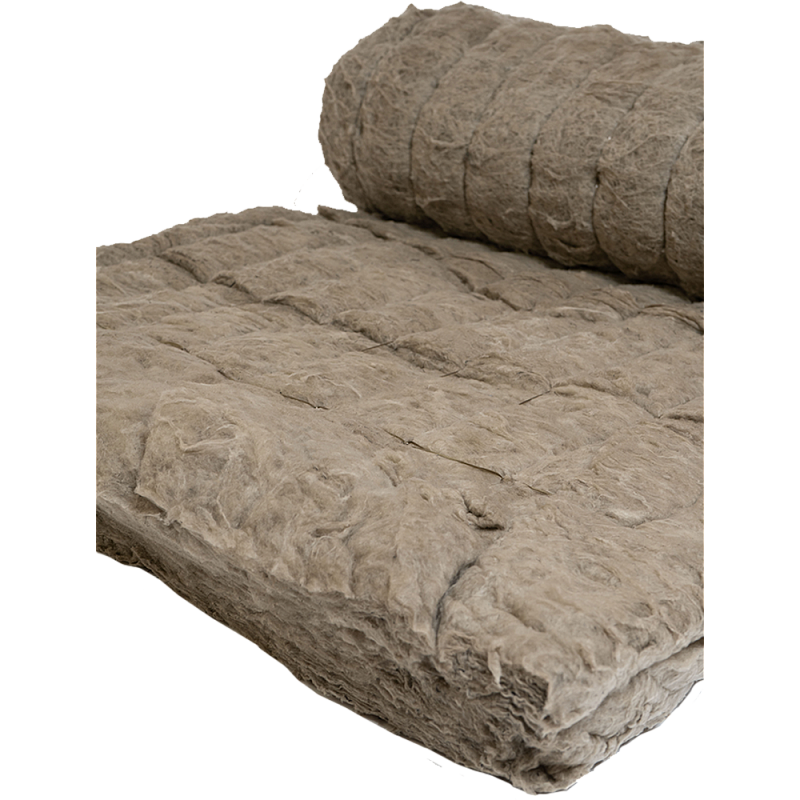

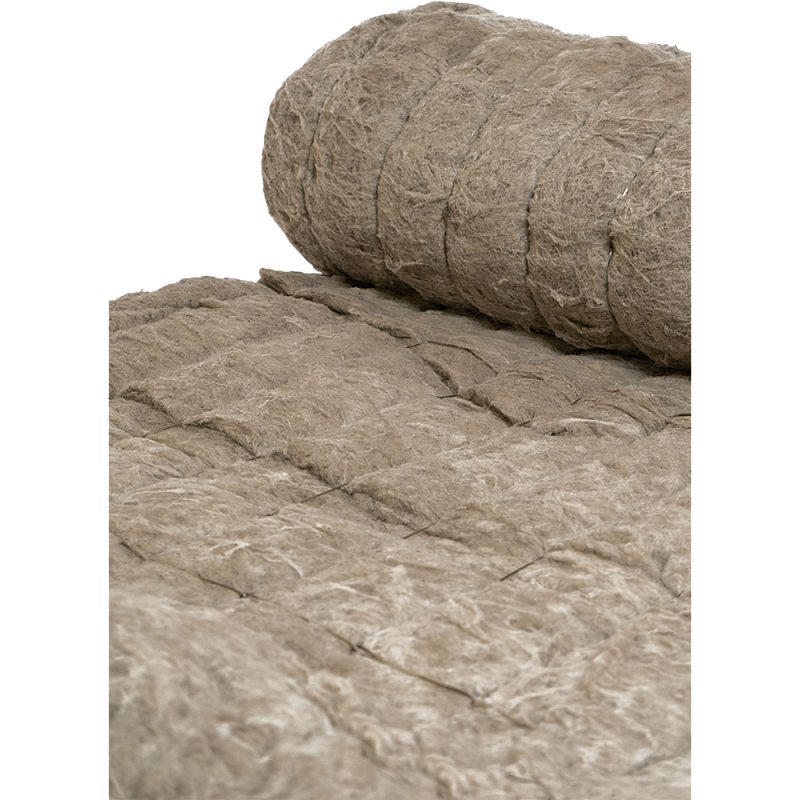

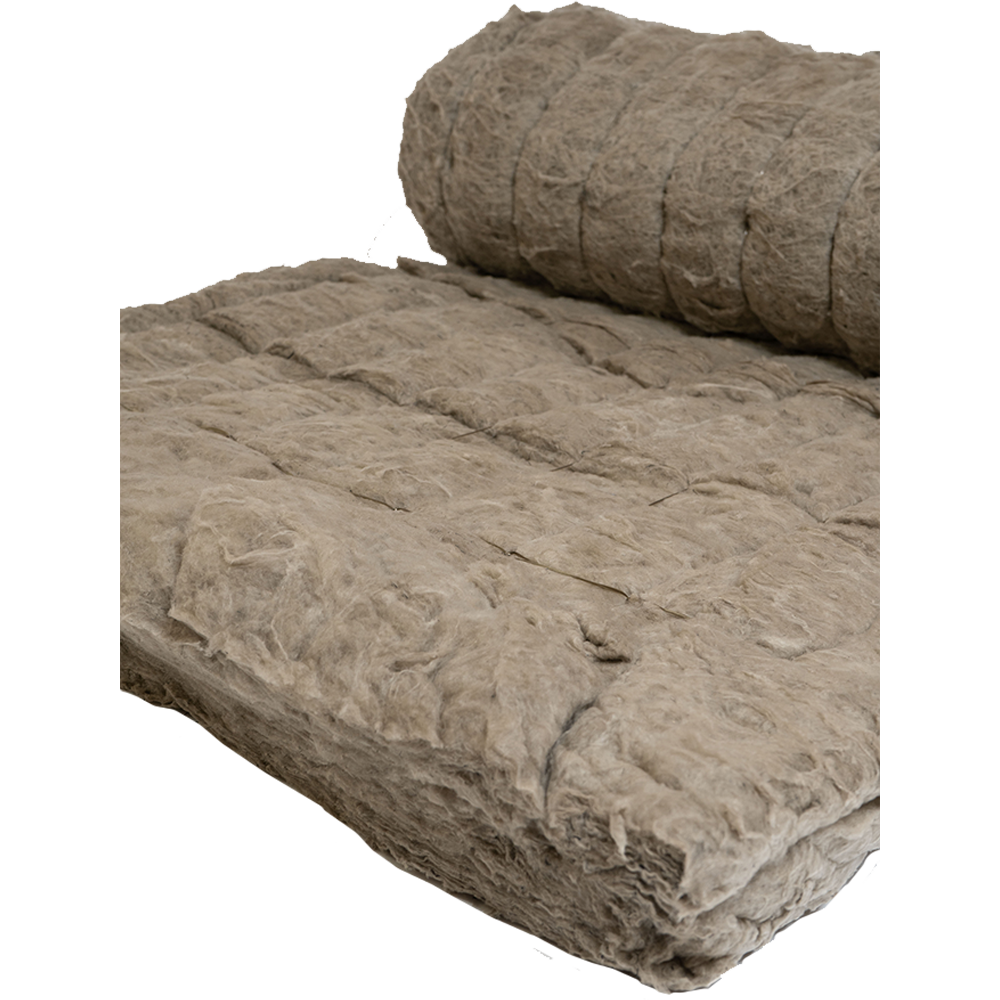

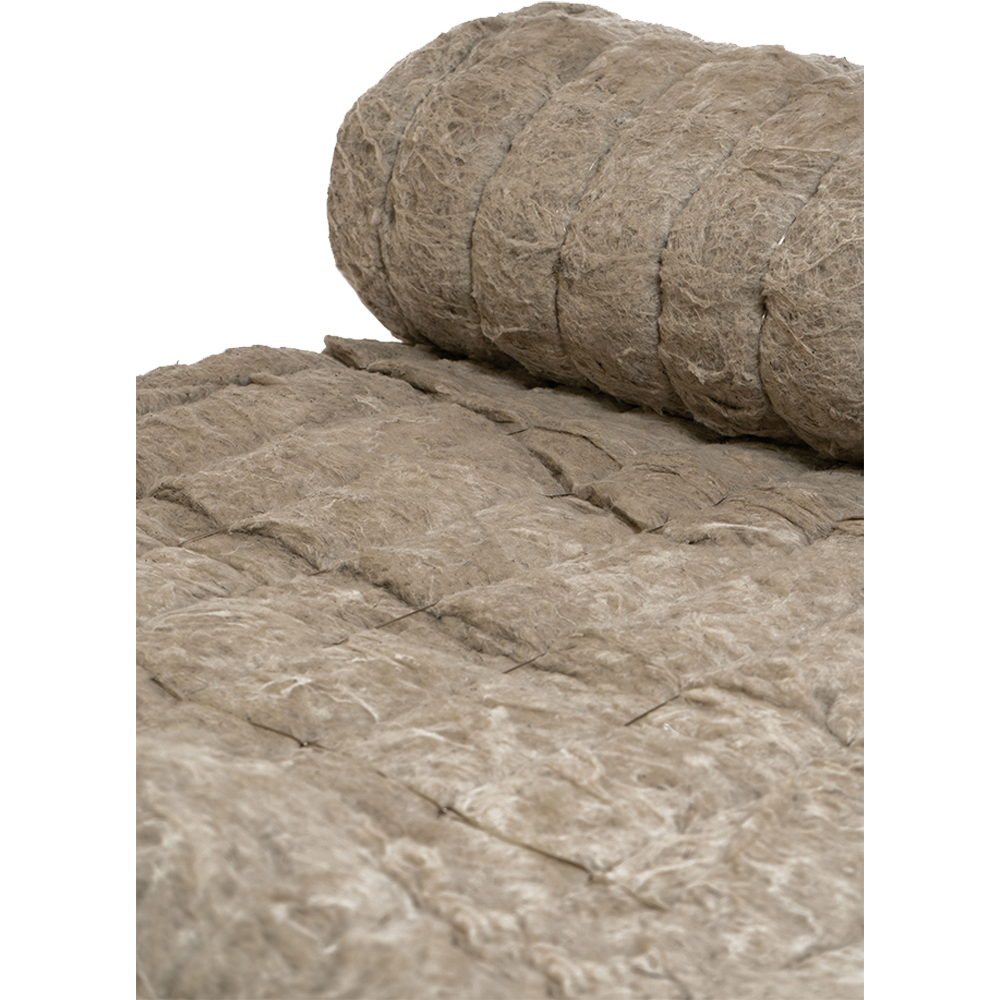

Мат прошивной
БАТИЗ Термо+400
без обкладки

Диаметр волокна < 1 мкм
Длина волокна < 70 мм
Сильно переплетенные волокна
Мат из базальтовых микротонких волокон без использования связующего с диаметром волокна до 1 мкм и длиной волокна до 70 мм, прошит стеклянным ровингом, является высокотемпературной теплоизоляцией.

Используется для теплозвукоизоляция оборудования, трубопроводов, строительных конструкций с температурой поверхности до 400 °С.

Вид изготовления

  • по согласованию с потребителем допускается изготовление матов других размеров.

Упаковка

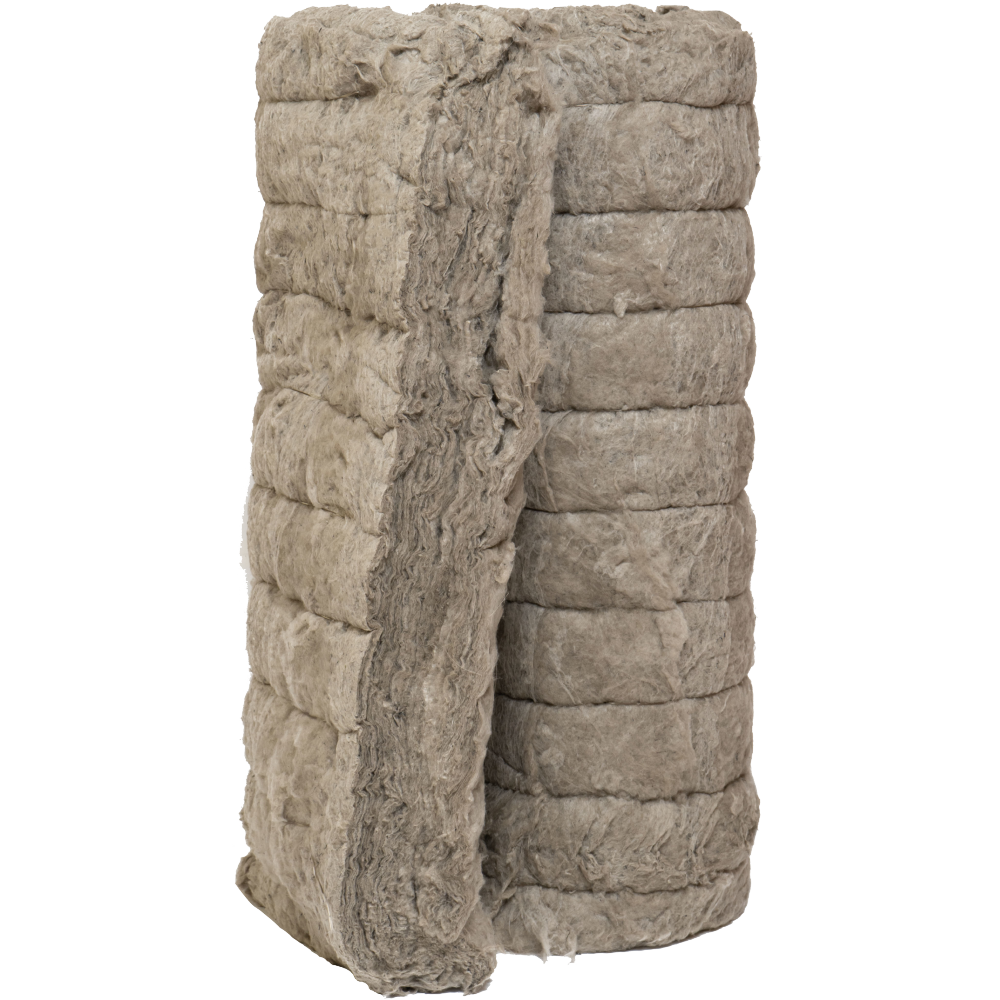

  • сворачивается в рулон и герметично упаковывается в фирменный полиэтиленовый рукав

Размеры

Длина
от 1000 мм до 10 000 мм
Ширина
от 300 мм до 1000 мм
Толщина
от 40 мм до 120 мм
более 50 лет

расчетный срок эксплуатации при соблюдении всех условий

более 100%

супертонкое базальтовое волокно в составе высокоэффективной негорючей изоляции «БАТИЗ»

Типы марок

В зависимости от плотности маты подразделяются на типы.

Наименование Плотность, кг/м3
МП–30 до 30 вкл.
МП–40 св. 30 до 35 вкл.
МП–50 св. 35 до 50 вкл.
МП–75 св. 50 до 75 вкл.
Виды обкладочного материала
  • Стеклоткань (Э3-200, Т-23, Т-13 и т.д.)
  • Ткань базальтовая
  • Сетка металлическая, сетка из стекловолокна
  • Ткань кремнеземная
  • Картон гофрированный, коробочный или кровельный
  • Бумага, бумага дублированная полиэтиленом, полиэтилен
  • Фольга алюминиевая

Обкладочные материалы могут быть пришиты с одной, двух, четырех или со всех сторон.

Температура применения
-260°С — +450°С
Теплопроводность 25±5 °C (298±5) 0,035 К
0,032-0,04 Вт/мК
Влажность, не более
1%
Сжимаемость, не более
55
Упругость, не менее
85%
Разрывная нагрузка, не менее
40 H
Наличие связующего вещества
нет
Диаметр волокна
до 1 мкм
Длинна волокна
до 60-70 мм
Прошивной материал
Стеклянный ровинг
Сырье для изготовления матов
горные породы габбро-базальтовой группы
Группа горючести
НГ
Выберите тип применения

Изоляция имеет большую важность в сфере энергетики. Высокие температуры, шум, вибрация определяют особые требования к ее эксплуатационным характеристикам. Маты и шнур ТМ «БАТИЗ», произведенные из базальтового супертонкого волокна, имеют низкий коэффициент теплопроводности, являются негорючими, вибростойкими и обладают хорошими звукоизоляционными характеристиками.

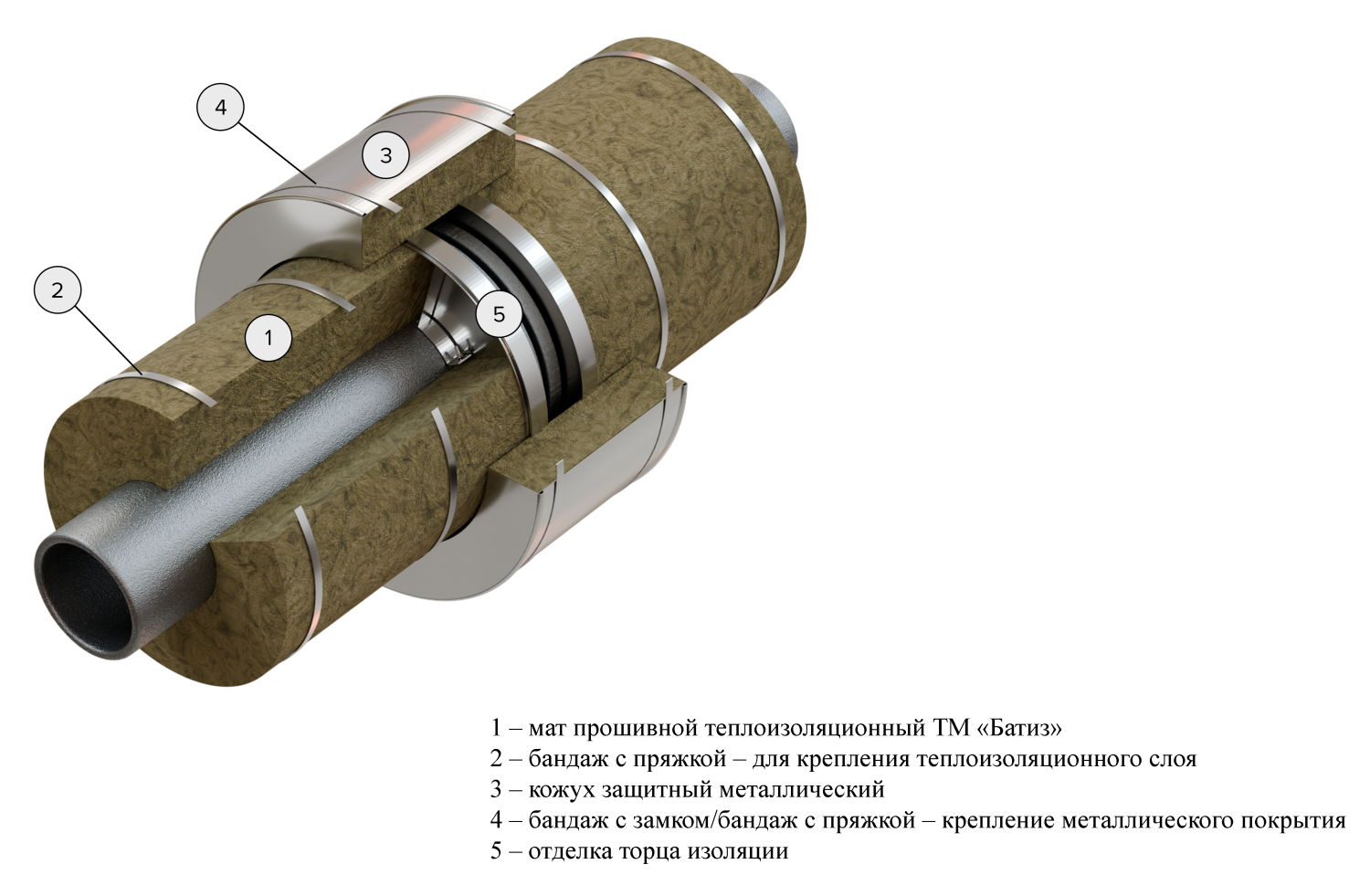

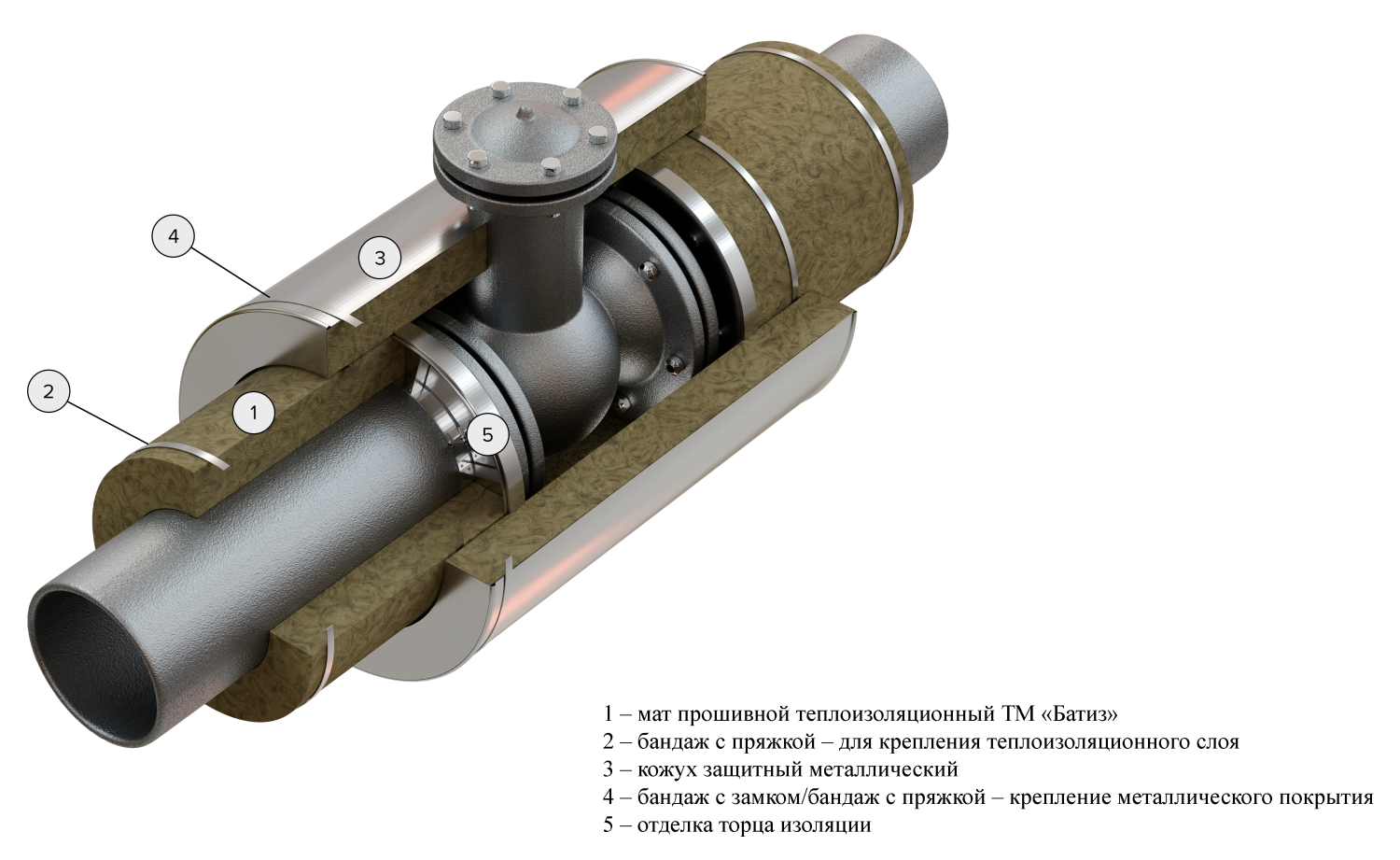

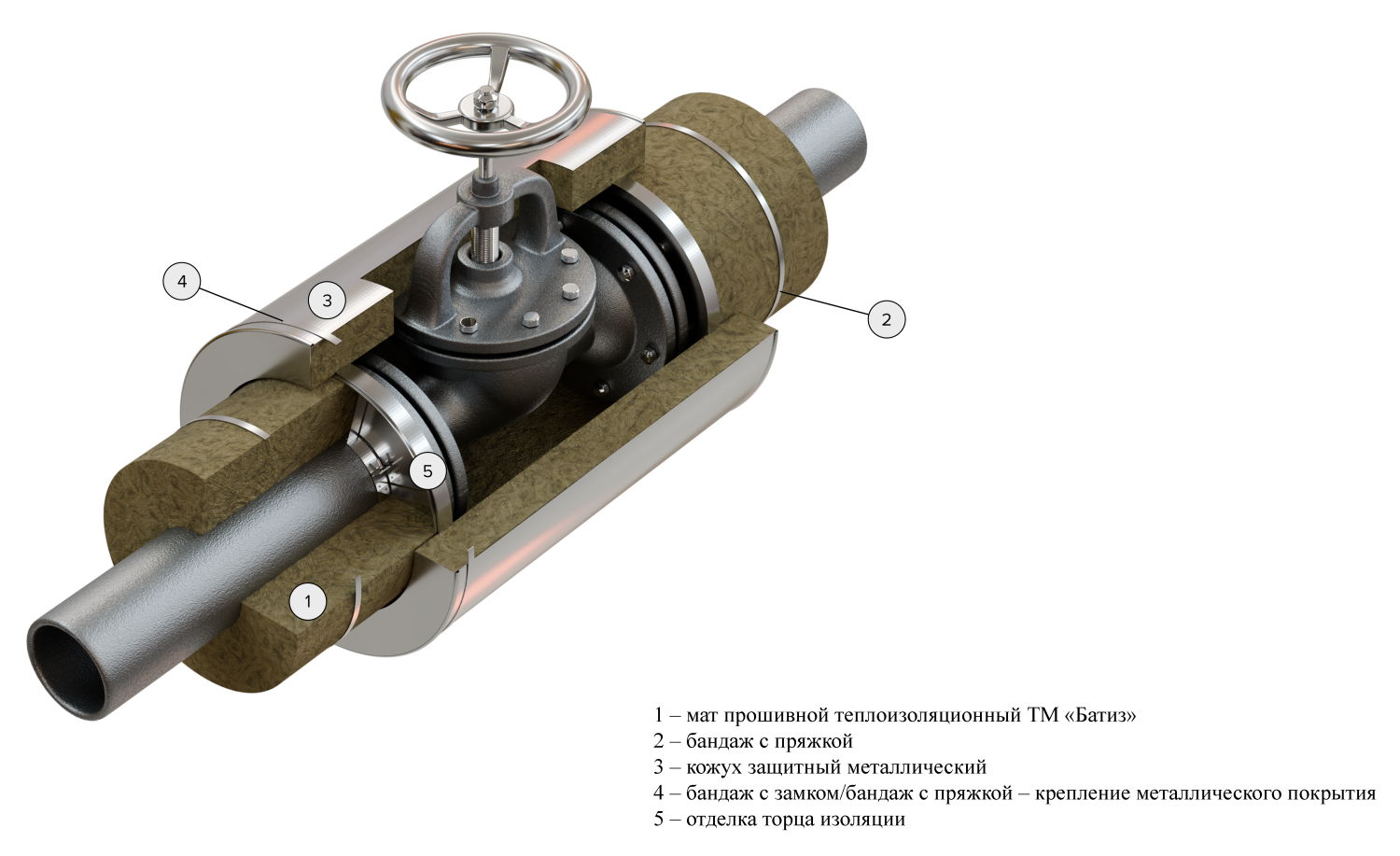

Теплоизоляция оборудования и фланцевых соединений

В конструкциях теплоизоляции арматуры и фланцевых соединений базальтовые маты ТМ «БАТИЗ» используются в виде матов прошивных в обкладках из стеклоткани, базальтовой или кремнеземной ткани в зависимости от температуры изолируемых поверхностей.

Рекомендуется применение базальтовых матов ТМ «БАТИЗ» в качестве теплоизоляционного слоя в съемных конструкциях тепловой изоляции:

  • фланцевых соединений трубопроводов с диаметром условного прохода Ду ≥ 50 мм;
  • приварной и фланцевой арматуры Ду ≥ 50 мм (задвижек, вентилей, клапанов);
  • люков и фланцевых соединений оборудования.

При изоляции арматуры, фланцевых соединений трубопроводов и аппаратов маты
ТМ «БАТИЗ» рекомендуется применять в виде матов:

  • с обкладками из стеклоткани при температуре изолируемой поверхности до 450ºС;
  • с обкладками из кремнеземной или базальтовой тканей при температуре изолируемой поверхности более 450ºС.

В зависимости от вида и размеров арматуры маты могут быть с пришитыми крючками или без них.

Маты к изолируемой поверхности крепятся бандажами с пряжками и перевязываются проволокой по крючкам.

Поверх матов устанавливается съемный металлический кожух, крепление которого может осуществляться замками, приваренными непосредственно к кожуху, или бандажами с замками, устанавливаемыми поверх кожуха.

Ширина базальтового мата в обкладках при изоляции фланцевой арматуры и фланцевых соединений трубопроводов и аппаратов должна быть равна длине фланцевого соединения или арматуры, включая присоединительные фланцы, плюс две длины болта, соединяющего фланцевый разъем, плюс не менее
чем 200 мм для установки на изоляцию трубопровода или аппарата.

При изоляции приварной арматуры мат устанавливается встык с изоляцией трубопровода под общим покрытием.

Возможно использование матов ТМ «БАТИЗ» в составе полносборных теплоизоляционных конструкций для изоляции арматуры и фланцевых соединений (футляров или полуфутляров).

При этом маты могут применяться в качестве вкладыша в футляр или полуфутляр приклеенных к металлической поверхности кожуха или прикрепляемых шплинтами.

Допускается использование матов ТМ «БАТИЗ» в полносборных конструкциях с облицовкой с наружной стороны металлической сеткой с мелкой ячейкой, которая также крепится шплинтами. Края сетки заделываются внутрь металлического кожуха.

Маты, кашированные с одной стороны алюминиевой фольгой, могут использоваться в качестве вкладыша полуфутляра без металлической сетки при температуре изолируемой поверхности, соответствующей температуростойкости клеевого соединения.
