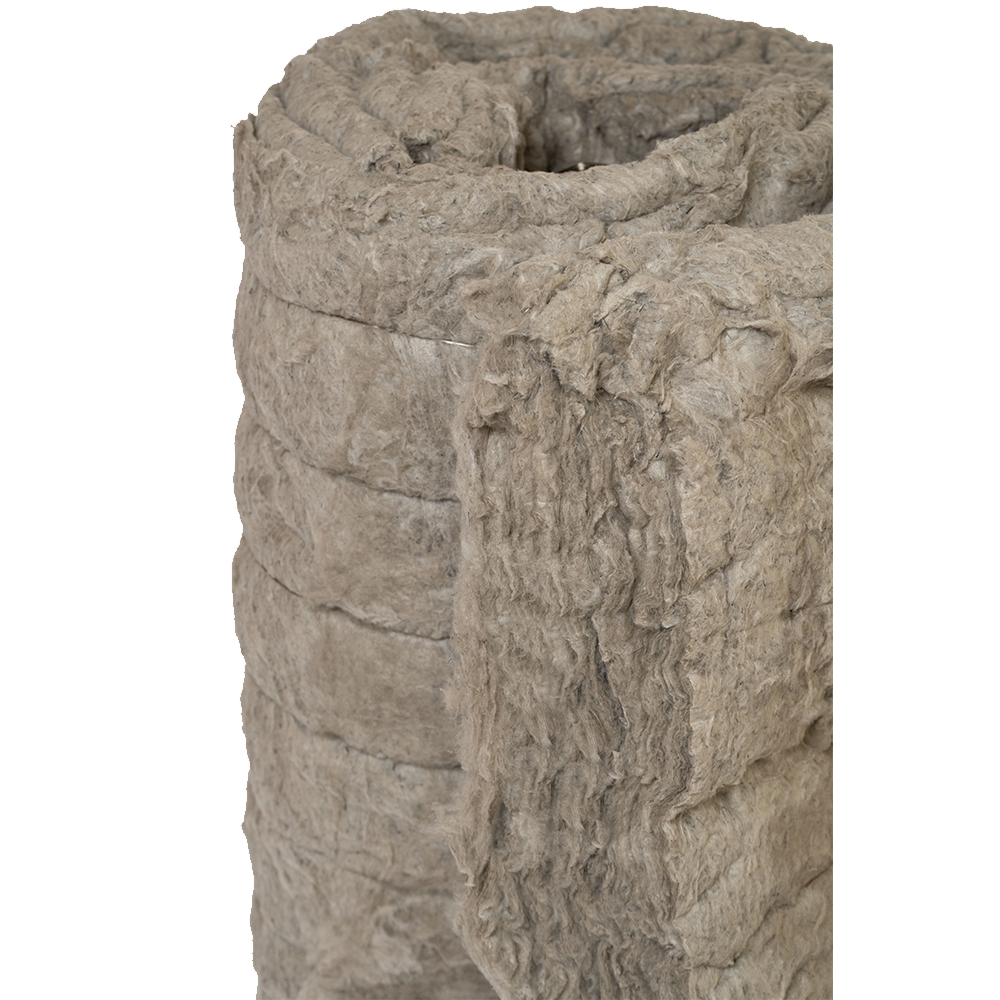

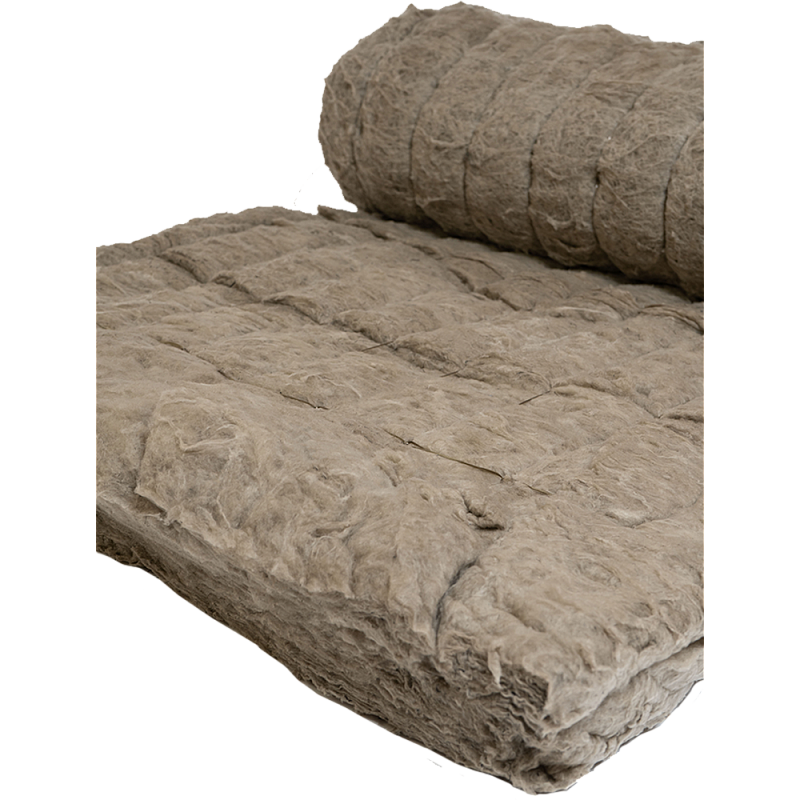

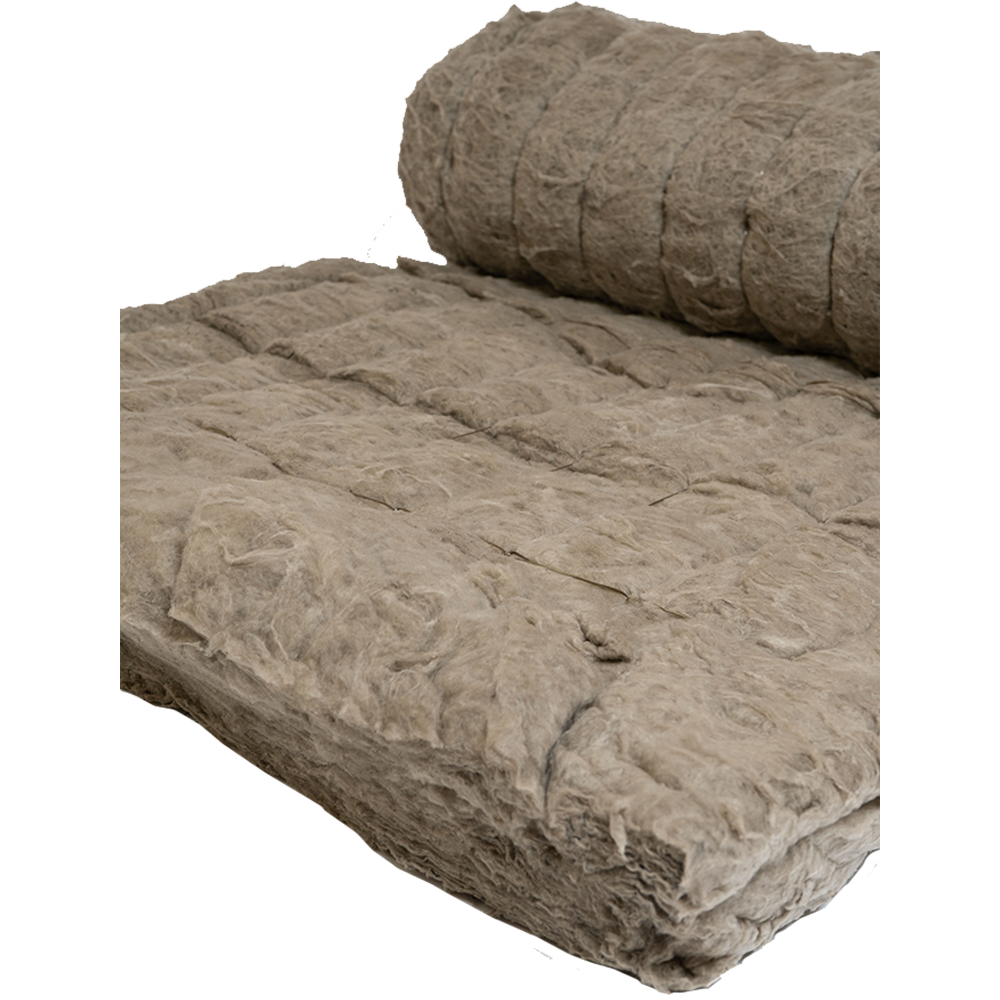

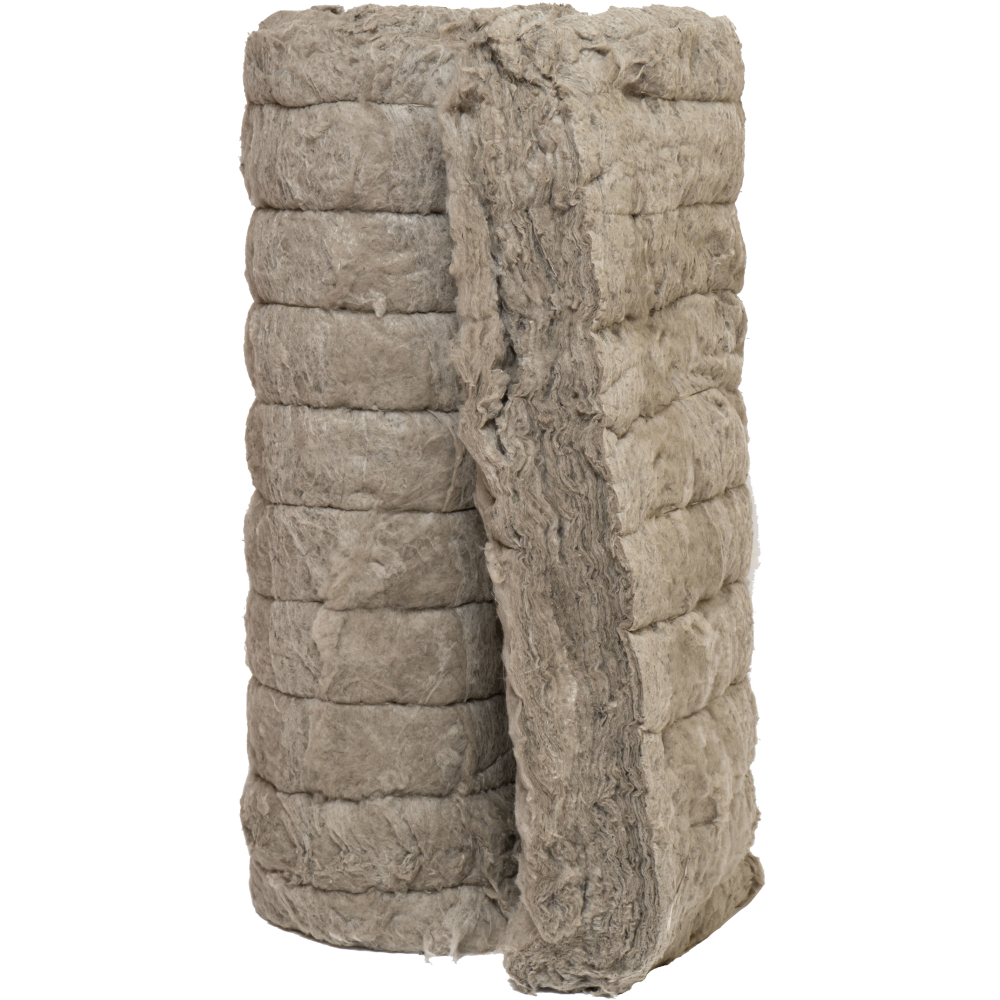

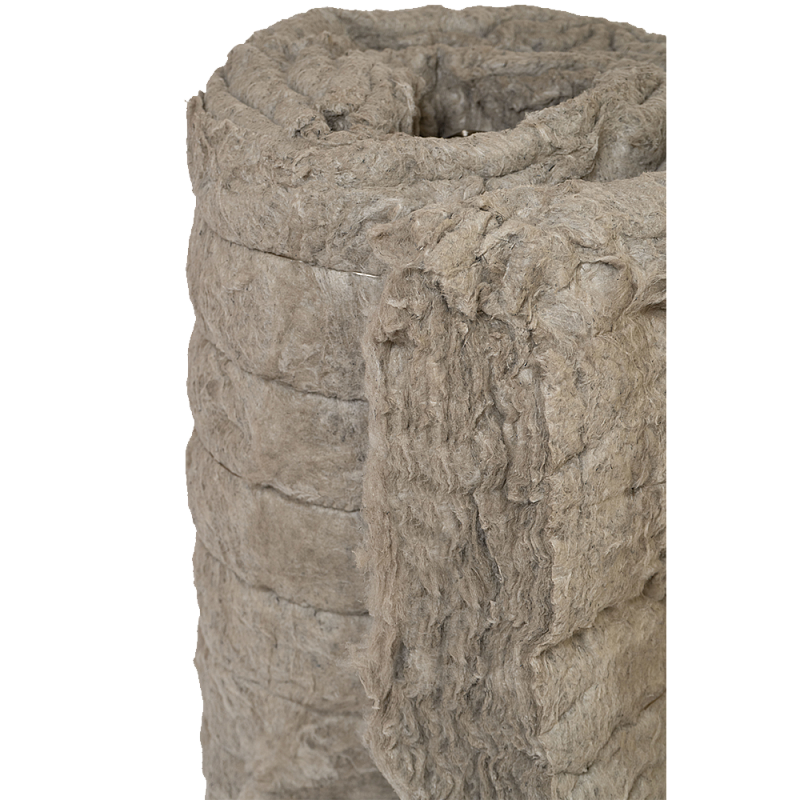

Мат прошивной
БАТИЗ Энерго +1000
без обкладки

Диаметр волокна < 1 мкм
Длина волокна < 70 мм
Сильно переплетенные волокна

Мат из базальтовых  микротонких волокон без использования связующего с диаметром волокна до 1 мкм и длиной волокна до 70 мм, прошит базальтовым ровингом, является высокотемпературной теплоизоляцией

Используется для теплозвукоизоляции оборудования, трубопроводов, строительных конструкций с высокой температурой поверхности (от +450 до +700 С).

Вид изготовления

  • по согласованию с потребителем допускается изготовление матов других размеров.

Упаковка

  • сворачивается в рулон и герметично упаковывается в фирменный полиэтиленовый рукав

Размеры

Длина
от 1000 мм до 10 000 мм
Ширина
от 300 мм до 1000 мм
Толщина
от 40 мм до 120 мм
более 50 лет

расчетный срок эксплуатации при соблюдении всех условий

более 100%

супертонкое базальтовое волокно в составе высокоэффективной негорючей изоляции «БАТИЗ»

Типы марок

В зависимости от плотности маты подразделяются на типы.

Наименование Плотность, кг/м3
МП–30 до 30 вкл.
МП–40 св. 30 до 35 вкл.
МП–50 св. 35 до 50 вкл.
МП–75 св. 50 до 75 вкл.
Виды обкладочного материала
  • Стеклоткань (Э3-200, Т-23, Т-13 и т.д.)
  • Ткань базальтовая
  • Сетка металлическая, сетка из стекловолокна
  • Ткань кремнеземная
  • Картон гофрированный, коробочный или кровельный
  • Бумага, бумага дублированная полиэтиленом, полиэтилен
  • Фольга алюминиевая

Обкладочные материалы могут быть пришиты с одной, двух, четырех или со всех сторон.

Температура применения
-260°С — +700°С
Макс. температура применения (кратковременно)
+1000 °С
Теплопроводность 25±5 °C (298±5) 0,035 К
0,032-0,04 Вт/мК
Влажность, не более
1%
Сжимаемость, не более
55%
Упругость, не менее
85%
Разрывная нагрузка, не менее
40 Н
Наличие связующего вещества
нет
Диаметр волокна
до 1 мкм
Длинна волокна
60-70 мм
Прошивной материал
ровинг базальтовый
Сырье для изготовления матов
горные породы габбро-базальтовой группы
Группа горючести
НГ
Выберите тип применения

Изоляция имеет большую важность в сфере энергетики. Высокие температуры, шум, вибрация определяют особые требования к ее эксплуатационным характеристикам. Маты и шнур ТМ «БАТИЗ», произведенные из базальтового супертонкого волокна, имеют низкий коэффициент теплопроводности, являются негорючими, вибростойкими и обладают хорошими звукоизоляционными характеристиками.

Дымовые трубы тепловых электростанций и промышленных предприятий являются сложными инженерными сооружениями, требующими эффективной тепловой изоляции несущих конструкций.

В настоящее время на объектах энергетики и в промышленности находятся
в эксплуатации дымовые трубы различного конструктивного исполнения, включая:

- дымовые трубы с наружной несущей железобетонной оболочкой и внутренними стальными газоотводящими стволами;

- металлические трубы, свободно стоящие или в стальном несущем каркасе;

Дымовые трубы работают в сложных условиях, сочетающих перепады температуры, давления, влажности, агрессивное химическое воздействие дымовых газов, ветровые нагрузки и нагрузки от собственной массы. Теплоизоляция труб материалами
ТМ «БАТИЗ»
решает многие проблемы.

В указанных конструкциях теплоизоляция труб дымовых предусматривается
по наружной поверхности металлических стволов и предназначена для защиты несущих железобетонных и металлических конструкций труб от теплового
и химического воздействия отходящих газов, а также исключение конденсации паров, вызывающих усиленную коррозию, на внутренней поверхности трубы.

Теплоизоляция труб материалами ТМ «БАТИЗ» - это безупречное решение проблемы теплоизоляции и полное соответствие всем требованиям, предъявляемым нормативными актами.


Изоляция имеет большую важность в сфере энергетики. Высокие температуры, шум, вибрация определяют особые требования к ее эксплуатационным характеристикам. Маты и шнур ТМ «БАТИЗ», произведенные из базальтового супертонкого волокна, имеют низкий коэффициент теплопроводности, являются негорючими, вибростойкими и обладают хорошими звукоизоляционными характеристиками.

Батиз - Шнур применяется при теплоизоляции трубопроводов малых диаметров (до 45мм.). Шнуры базальтовые теплоизоляционные изготавливаются из базальтовых холстов без применения связующего и в оплётках из стеклоровинга, базальтового ровинга или кремнезёмного ровинга. Диаметр шнура может варьироваться от 10 до 70мм. (с шагом в 10мм). Шнур наматывают плотно виток к витку, качество обмотки проверяют тепловизором.

Высокая плотность оплетки шнура ТМ «БАТИЗ» (10 витков на 10см) придает ему уникальные прочностные и эксплуатационные характеристики. Батиз-Шнур не ломается, не рассыпается и имеет высокую прочность на изгиб.

Также шнур удобен при теплоизоляции конструкций сложного профиля. Это объясняется тем, что шнур относится к съемным изделиям и точно повторяет конфигурацию изолируемой поверхности.

Для трубопроводов диаметром 45 мм и более рекомендовано применять маты базальтовые ТМ «БАТИЗ».

Для трубопроводов наружным диаметром от 45 мм до 159 мм включительно предусматривается крепление теплоизоляционного слоя:

  • бандажами из ленты 0,7х20 мм при укладке матов в один слой при толщине изоляции 40-100 мм. Рекомендуется устанавливать не менее трех бандажей
    на 1 метр длины трубопровода (на ширину мата);
  • кольцами из проволоки диаметром 2 мм для внутренних слоев двух и трехслойных конструкций толщиной 120 мм и более. Предусмотрена установка трех проволочных колец на 1 метр длины трубопровода. Бандажи из ленты 0,7х20 устанавливаются
    по наружному слою так же, как и в однослойной конструкции;

Для трубопроводов наружным диаметром 219 и более предусматривается крепление теплоизоляционного слоя:

  • бандажами из ленты 0,7х20 мм и подвесками из проволоки 1,2 мм при укладке матов в один слой при толщине изоляции 40-100 мм. Рекомендуется устанавливать
    не менее трех бандажей на 1 метр длины трубопровода (на ширину мата). Подвески устанавливаются равномерно между бандажами, предусмотренными, для крепления каждого мата и крепятся на трубопроводе. Под подвески устанавливаются подкладки из стеклопластика;
  • кольцами из проволоки диаметром 2 мм для внутренних слоев двух и трехслойных конструкций толщиной 120 мм и более и подвесками. Подвески второго и третьего слоев крепятся к подвеске первого слоя снизу. Бандажи из ленты 0,7х20 устанавливаются по наружному слою так же, как и в однослойной конструкции;

В многослойных конструкциях маты второго и последующего слоев должны перекрывать швы предыдущих.

На вертикальные трубопроводы подвески не устанавливаются. Крепление теплоизоляционного слоя осуществляется бандажами и проволочными кольцами
до диаметра 476 мм включительно. Для предупреждения сползания колец и бандажей применяются струны из проволоки диаметром 2 мм. При большем диаметре предусматривается крепление на проволочном каркасе.

На вертикальные трубопроводы устанавливаются разгружающие устройства с шагом 3-4 метра по высоте.

Бандажи из черной стальной ленты должны быть окрашены с целью предотвращения коррозии.

В теплоизоляционных конструкциях толщиной до 80 мм на горизонтальных трубопроводах предусмотрена установка опорных скоб высотой, соответствующей толщине изоляции, изготавливаемых из алюминия или оцинкованной стали в зависимости от материала металлического защитного покрытия. Скобы устанавливаются на горизонтальные трубопроводы диаметром от 108 мм с шагом 500 мм по длине трубопровода. На трубопроводы наружным диаметром 530 мм и более устанавливается три скобы по диаметру в верхней части конструкции и одна снизу.

В горизонтальных теплоизоляционных конструкциях толщиной до 100 мм предусмотрена установка опорных колец из ленты стальной горячекатаной
2х30 мм с прокладками из асбестового картона. Опорные устанавливаются на трубопроводы диаметром 108 мм и более при толщине изоляции 100мм и более. Опорные кольца
для трубопроводов диаметром от 530 мм и выше изготавливаются из двух – четырех элементов, которые стягиваются болтами 8х50 и гайками.

Проволока, применяемая для крепления теплоизоляционного слоя в рассмотренном случае и приведенных ниже в зависимости от материала и температуры изолируемой поверхности, агрессивности окружающей среды может быть из черной углеродистой, оцинкованной или нержавеющей стали.

Маты ТМ «БАТИЗ», кашированные фольгой, могут применяться для изоляции: трубопроводов горячего и холодного водоснабжения в жилищном и гражданском строительстве, а также на промышленных предприятиях; технологических трубопроводов с положительными и отрицательными температурами промышленных предприятий; трубопроводов тепловых сетей при надземной (на открытом воздухе, в подвалах, помещениях) и подземной (в каналах, тоннелях) прокладках; трубопроводов на АЭС, где проводится обработка поверхностей дезактивирующими растворами. Предпочтительным является применение матов, кашированных фольгой, в конструкциях тепловой изоляции трубопроводов холодной воды и трубопроводов с отрицательными температурами при толщине изоляции не более 100мм (один слой изоляции) для предотвращения конденсации влаги на поверхности изоляции. При тщательной заделке мест проколов от подвесок и стыков матов конструкция не требует дополнительного пароизоляционного слоя. Маты, кашированные фольгой, также можно применять для изоляции трубопроводов с положительными температурами.

Изоляция имеет большую важность в сфере энергетики. Высокие температуры, шум, вибрация определяют особые требования к ее эксплуатационным характеристикам. Маты и шнур ТМ «БАТИЗ», произведенные из базальтового супертонкого волокна, имеют низкий коэффициент теплопроводности, являются негорючими, вибростойкими и обладают хорошими звукоизоляционными характеристиками.

Теплоизоляция оборудования и фланцевых соединений

В конструкциях теплоизоляции арматуры и фланцевых соединений базальтовые маты ТМ «БАТИЗ» используются в виде матов прошивных в обкладках из стеклоткани, базальтовой или кремнеземной ткани в зависимости от температуры изолируемых поверхностей.

Рекомендуется применение базальтовых матов ТМ «БАТИЗ» в качестве теплоизоляционного слоя в съемных конструкциях тепловой изоляции:

  • фланцевых соединений трубопроводов с диаметром условного прохода Ду ≥ 50 мм;
  • приварной и фланцевой арматуры Ду ≥ 50 мм (задвижек, вентилей, клапанов);
  • люков и фланцевых соединений оборудования.

При изоляции арматуры, фланцевых соединений трубопроводов и аппаратов маты
ТМ «БАТИЗ» рекомендуется применять в виде матов:

  • с обкладками из стеклоткани при температуре изолируемой поверхности до 450ºС;
  • с обкладками из кремнеземной или базальтовой тканей при температуре изолируемой поверхности более 450ºС.

В зависимости от вида и размеров арматуры маты могут быть с пришитыми крючками или без них.

Маты к изолируемой поверхности крепятся бандажами с пряжками и перевязываются проволокой по крючкам.

Поверх матов устанавливается съемный металлический кожух, крепление которого может осуществляться замками, приваренными непосредственно к кожуху, или бандажами с замками, устанавливаемыми поверх кожуха.

Ширина базальтового мата в обкладках при изоляции фланцевой арматуры и фланцевых соединений трубопроводов и аппаратов должна быть равна длине фланцевого соединения или арматуры, включая присоединительные фланцы, плюс две длины болта, соединяющего фланцевый разъем, плюс не менее
чем 200 мм для установки на изоляцию трубопровода или аппарата.

При изоляции приварной арматуры мат устанавливается встык с изоляцией трубопровода под общим покрытием.

Возможно использование матов ТМ «БАТИЗ» в составе полносборных теплоизоляционных конструкций для изоляции арматуры и фланцевых соединений (футляров или полуфутляров).

При этом маты могут применяться в качестве вкладыша в футляр или полуфутляр приклеенных к металлической поверхности кожуха или прикрепляемых шплинтами.

Допускается использование матов ТМ «БАТИЗ» в полносборных конструкциях с облицовкой с наружной стороны металлической сеткой с мелкой ячейкой, которая также крепится шплинтами. Края сетки заделываются внутрь металлического кожуха.

Маты, кашированные с одной стороны алюминиевой фольгой, могут использоваться в качестве вкладыша полуфутляра без металлической сетки при температуре изолируемой поверхности, соответствующей температуростойкости клеевого соединения.

Изоляция имеет большую важность в сфере энергетики. Высокие температуры, шум, вибрация определяют особые требования к ее эксплуатационным характеристикам. Маты и шнур ТМ «БАТИЗ», произведенные из базальтового супертонкого волокна, имеют низкий коэффициент теплопроводности, являются негорючими, вибростойкими и обладают хорошими звукоизоляционными характеристиками.

Применение матов прошивных из БСТВ ТМ «БАТИЗ» при теплоизоляции котла и бойлера

Изоляционный материал следует устанавливать таким образом, чтобы он плотно прилегал к окружающим конструкциям и друг к другу.

Толщина теплоизоляции котла должна выбираться так, чтобы было заполнено
все изолируемое пространство.


Наилучших результатов в теплоизоляции можно добиться при соблюдении следующих принципов:

  • оптимальная степень теплоизоляции котла достигается в том случае, когда внутри объекта с теплой его стороны имеется паронепроницаемый/воздухонепроницаемый слой, а снаружи теплоизоляция защищена ветрозащитным слоем;
  • может быть изготовлен в обкладке из базальтовой ткани, кремнеземной ткани.

Применение шнура базальтового ТМ «БАТИЗ» при теплоизоляции котла

Современная теплоизоляция оборудования предполагает использование высококачественных утеплителей. Для теплоизоляции котлов и иного высокотемпературного оборудования предлагается использовать изделия
ТМ «БАТИЗ», в частности Батиз-Маты и Батиз-Шнур.


При устройстве теплоизоляции подводящих газопроводов, дымоходов, шнур наматывают плотно виток к витку, качество обмотки проверяют тепловизором.

1. Обмотка подводящих газопроводов малых диаметров(до 57мм)
2. Обмотка газоходов малых диаметров (до 57мм).
3. Уплотнение соединительных элементов котлов.

В соединительных частях котла шнур используют в качестве уплотнительного элемента (шнур подбирают таким образом, чтобы его диаметр был больше предполагаемого зазора на 10-20 мм).

1. Обмотка подводящих газопроводов малых диаметров(до 57 мм)
2. Обмотка газоходов малых диаметров (до 57 мм).

Теплоизоляция котла предполагает обмотку фланцевых соединений трубопроводов малых диаметров (до 57 мм). Фланец обматывают шнуром Ø 40-60 мм в зависимости
от диаметра фланца.

Почему БСТВ?
Преимущества и сравнение с другими теплоизоляционными материалами
